定扭矩電動扳手1000-2500N.m
SGDD系列的1000-2500N.m定扭矩電動扳手是裝配螺紋件及螺栓的機械化施工工具,具有自動控制扭矩功能。該1000-2500N.m定扭矩電動扳手廣泛應用于栓焊結構橋梁的架設,廠房、塔架及化工、冶金、發電設備的安裝。大型機械、起重設備和車輛裝配作業,以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。

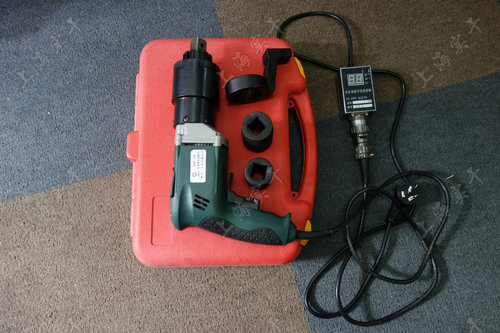

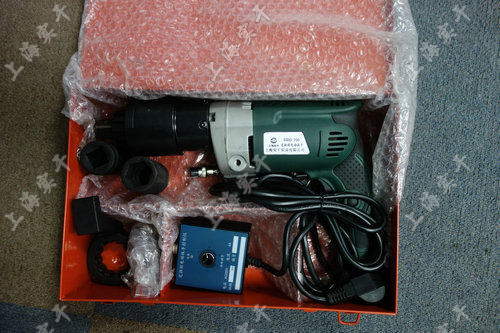

定扭矩電動扳手圖片

定扭矩電動扳手規格型號
產品型號
(Model) |
測量范圍
(N.m) |
長度
(mm) |
重量
(KG) |
方榫
(mm) |
SGDD-230 |
50-230 |
336X69X182 |
3.1 |
19 |
SGDD-700 |
200-700 |
336X69X182 |
3.3 |
19 |
SGDD-600 |
200-600 |
256X90X298 |
7.5 |
19 |
SGDD-1000 |
300-1000 |
260X90X302 |
7.8 |
25 |
SGDD-1500 |
500-1500 |
515X106X150 |
9.3 |
25 |
SGDD-1500J |
300-1500 |
322X90X270 |
8.0 |
25 |
SGDD-2000 |
600-2000 |
520X115X150 |
10.8 |
32 |
SGDD-2500 |
800-2500 |
363X112X288 |
9.5 |
32 |
SGDD-3500 |
1500-3500 |
640X125X150 |
19 |
38
|
定扭矩電動扳手1000-2500N.m
定扭矩電動扳手螺栓的擰緊操作
1、裝上反力支架,并緊固螺釘。開動主機,使方頭銷孔與反力支架孔相對應,然后裝入扳手套筒,插上銷釘,并用橡膠圈固定。
2、將控制儀的扭矩旋鈕調到所需扭矩值,將主機正反開關撥到正轉位置,把扳手套筒套在螺紋連接件的六方上。
3、按下電源開關,扳手啟動。當反力支架力臂靠牢支架時(支點可以是鄰近的一只螺栓或其他可作支點的位置)螺栓開始擰緊。當螺栓扭矩達到預定扭矩時,扳手自動停止,緊固完成,松開電源開關,進行下一只螺栓的擰緊工作。
4、扳手自動停止后,靠反力支架的彈性形變力,使支架力臂自動脫離支點,取下扳手。如力臂不能脫離支點時,可撥動正反開關,點動電源開關扳手即可取下。

定扭矩電動扳手扭矩的選擇與調節
1、用戶可在50-3500N.m的范圍內任意選擇相應規格的電動扭力扳手。
2、控制儀面板上有“扭矩調解旋鈕”?逃0-10個刻度值。細調旋鈕的作用是在粗調兩檔之間進行調節補償,以提高扭矩控制精度。(見后頁)
3、調節方法:產品出廠時帶有扭矩測試數據卡片,供用戶標定時參考,用戶可根據所需扭矩選擇某一刻度值,按擰緊螺栓的操作方法,擰緊螺栓,用測力扳手或其它測力儀器測出螺栓的實際扭矩值,若扭矩相差較小,可用細調加以補償,若相差較大,可將粗調向上或向下調一檔,反復幾次即可獲得所需扭矩值。

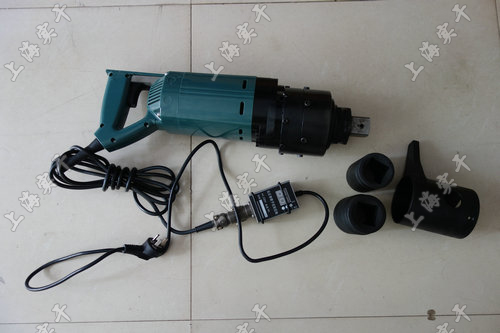

50-230定扭矩電動扳手圖片
