10-50N.m預置式扭矩扳手
上海實干生產的SGTG型10-50N.m預置式扭矩扳手精度高穩定性好特別適合于準確要求高的緊固件的力矩測試,我司預置式扭矩扳手可左旋操作,力矩精度:±3%??膳浜咸淄舶馐痔淄?,供緊固六角頭螺栓、螺母用,在扭緊時可以表示出扭矩數值。凡是對螺栓、螺母的扭矩有明確規定的裝配工作(如汽車、拖拉機等的氣缸裝配)都要適用這種預置式扭矩扳手。

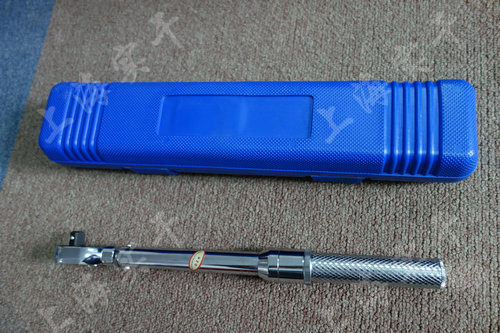

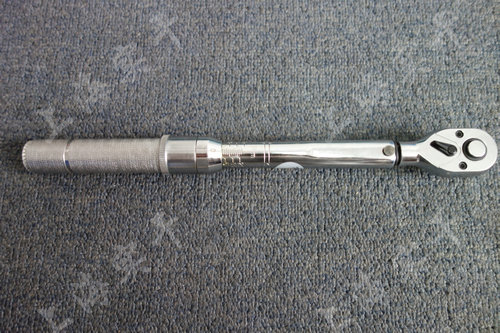

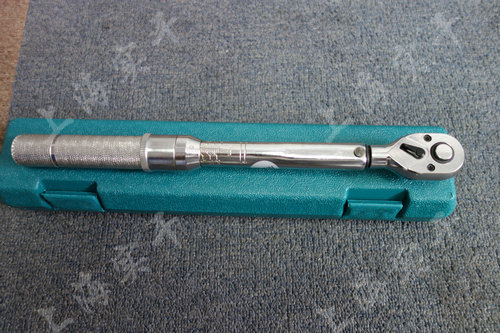

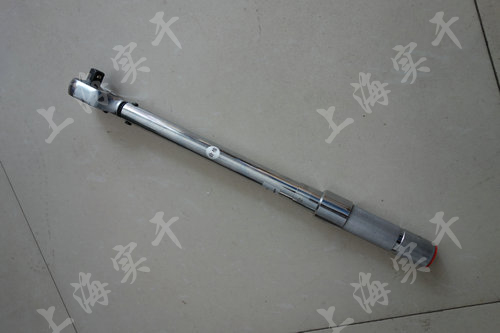

預置式扭矩扳手圖片
預置式扭矩扳手注意事項
1、使用本產品應根據緊固件的扭矩值要求選用合適的型號,不得超范圍使用?!?/span>
2、本產品是一種精密的扭矩計量器具必須精心使用,嚴禁敲擊、震動、磕碰、扔擲和當榔頭使用?!?/span>
3、本產品可雙向使用,但不允許用來松動緊固件,防止由于過載而影響示值精度?!?/span>
4、為保證扭矩值的準確性,扳手應定期進行檢查和校正,每操作5000次或1年應對扳手進行一次校準。
5、當發現扳手有失靈或數值不準確時,應由專門計量人員進行調正和維修,非檢定人員不得隨意拆卸。
預置式扭矩扳手使用方法 :
①、根據所需扭矩值要求,確定預置扭矩值。
②、預置扭矩值時,將六角調節鑰匙插入扳手尾端,然后旋轉,調節標尺刻線至所需扭矩值。調節好后,將鑰匙拉出。
③、在扳手方榫上裝上相應套筒,并套入緊固件,再在手柄上緩慢用力。當擰緊到發出信號(嗒"的一聲止(以達到預置扭矩值),一次作業完畢。
④、如長期不用,調節標尺刻線退至扭矩極小數值處。
10-50N.m預置式扭矩扳手
預置式扭矩扳手規格型號
產品型號
(Model) |
測量范圍
(N.m) |
分度值
(N.m) |
長度
(mm) |
重量
(KG) |
方榫
(in) |
SGTG-5 |
1-5 |
0.1 |
253 |
0.38 |
1/4 |
SGTG-10 |
2-10 |
0.2 |
253 |
0.38 |
1/4 |
SGTG-25 |
5-25 |
0.5 |
302 |
0.55 |
3/8 |
SGTG-50 |
10-50 |
2 |
412 |
1.2 |
1/2 |
SGTG-100 |
20-100 |
5 |
458 |
1 |
1/2 |
SGTG-200 |
40-200 |
7.5 |
550 |
2.1 |
1/2 |
SGTG-300 |
60-300 |
7.5 |
650 |
2.1 |
1/2 |
SGTG-450 |
150-450 |
10 |
685 |
2.37 |
3/4 |
SGTG-500 |
100-500 |
10 |
700 |
2.37 |
3/4 |
SGTG-760 |
280-760 |
10 |
835 |
4.2 |
3/4 |
SGTG-1000 |
200-1000 |
12.5 |
1340 |
4.46 |
3/4 |
SGTG-1500 |
300-1500 |
25 |
1750 |
7 |
1 |
SGTG-2000 |
750-2000 |
25 |
1760 |
7 |
1 |
SGTG-3000 |
1000-3000 |
50 |
2145 |
18.4 |
1 |
SGTG-4000 |
2000-4000 |
50 |
2180 |
29.5 |
38mm |
SGTG-6000 |
3000-6000 |
100 |
2250 |
47 |
48mm
|
保修內容:
—免費保修年限:凡屬于本公司之產品,產品質量原因所發生的產品之故障,均自購買之日起憑保修單保修一年。
—凡超出一年的,均按收費服務,依故障狀況酌情收取零件、維修、校準費用。
—產品使用過五年發生故障時,本公司照常給予服務,若本公司無零件庫存,則歉難服務。
—用戶所在地暫無維修單位的,請將產品發至本公司修理
非保修范圍:
—凡屬于安裝、使用、保管不當而導致故障的。
—未按規定使用電源而導致故障的。
—天災、地變、鼠患、蟲害導致故障的。
—,自行拆卸維修導致故障的。
—蓄電池保用期三個月。
